Niestandardowe mechanizmy dachowe do pojazdów kempingowych: od rysunków pojazdów po produkcję masową

Dla producentów pojazdów kempingowych i osób zajmujących się modernizacją flot ryzyko komercyjne słabo zintegrowanych systemów dachowych pozostaje niewiarygodnie wysokie. Nieprawidłowo wykonana instalacja często prowadzi do gwałtownego wzrostu liczby roszczeń gwarancyjnych. Stwarza to również poważne ryzyko przedostawania się wody i frustrujące wąskie gardła w produkcji. Przejście od budowy prototypu pojedynczego vana do realizacji skalowalnej, masowej produkcji stanowi ogromną przeszkodę. Aby odnieść sukces, wymagane są rygorystyczne tolerancje inżynieryjne i dokładnie sprawdzony łańcuch dostaw. W tym artykule przedstawiono przejrzyste, niezależne od dostawcy ramy oceny niestandardowych mechanizmów dachowych. Dowiesz się, jak podejść do wyboru materiałów i zidentyfikować partnerów produkcyjnych naprawdę zdolnych do obsługi produkcji masowej. Zmieniając perspektywę z podstawowych modeli CAD pojazdów na ustandaryzowaną kontrolę jakości, możesz opracowywać rozwiązania zbudowane z myślą o trwałości. Naszym celem jest poprowadzenie zespołów inżynieryjnych przez dokładne kroki niezbędne do zbudowania niezawodnych i wydajnych przedłużeń dachu. Skupiamy się na jasnych, praktycznych strategiach produkcji.

Kluczowe dania na wynos

• Niezawodność mechanizmu wpływa na koszty gwarancji: wybór pomiędzy rozpórkami gazowymi a siłownikami liniowymi z napędem silnikowym wymaga analizy obciążenia użytkowego (bagażniki dachowe/solarna) i klimatu użytkownika końcowego.

• Dopasowanie CAD do prototypu ma kluczowe znaczenie: precyzyjne skanowanie 3D i dopasowanie konturu pojazdu zapobiegają kosztownym modyfikacjom konstrukcyjnym na linii montażowej.

• Skalowalność zależy od kontroli jakości i łańcucha dostaw: Rentowność produkcji masowej opiera się na standardowych szwach płótna, spójnym formowaniu z włókna szklanego/aluminium i niezawodnym pozyskiwaniu sprzętu.

• Ocena partnera wymaga dowodów: krótka lista producentów w oparciu o weryfikowalne testy prototypów, udokumentowane tolerancje i możliwości ochrony własności intelektualnej (IP).

Koszt niewspółosiowości: dlaczego standardowe dachy podnoszone do pojazdów kempingowych nie pozwalają na modernizację floty

Poleganie na gotowych, uniwersalnych poszyciach dachowych stawia zespoły montażowe w trudnym położeniu. Instalatorzy często muszą zrezygnować z istotnego uszczelnienia przed warunkami atmosferycznymi, aby urządzenie pasowało. Mają także trudności z dopasowaniem profilu aerodynamicznego konkretnego pojazdu podstawowego. To nieuchronnie zwiększa liczbę godzin pracy przypadających na jednostkę w hali produkcyjnej. Każda wymuszona modyfikacja pochłania marże zysku i spowalnia prędkość produkcji.

Pasowania uniwersalne zwykle ignorują elastyczność podwozia konkretnego pojazdu. Samochody dostawcze skręcają się i wyginają naturalnie podczas jazdy w terenie lub podczas pokonywania ostrych zakrętów. Sztywne, uniwersalne dachy nie są w stanie wytrzymać tego dynamicznego ruchu. To niedopasowanie prowadzi bezpośrednio do przedwczesnego zmęczenia zawiasów i nagłego rozdarcia płótna. Klienci w końcu doświadczają poważnej degradacji strukturalnej w miarę upływu czasu. Te zobowiązania użytkowników końcowych szkodzą reputacji marki i generują kosztowne roszczenia gwarancyjne.

Skuteczna modernizacja floty wymaga zupełnie innych standardów. Wysoce opłacalny Niestandardowy dach podnoszony do pojazdu kempingowego musi płynnie integrować się z linią dachu OEM pojazdu podstawowego. Idealne dopasowanie konturu radykalnie minimalizuje rzeczywisty czas montażu. Maksymalizuje również niezbędną integralność strukturalną. Należy nadać priorytet rozwiązaniom spełniającym rygorystyczne wymogi bezpieczeństwa przy przewróceniu się pojazdu. Modyfikując dach furgonetki, nigdy nie przycinaj narożników żeber wzmacniających konstrukcję. Traktuj poptop jako podstawowe przedłużenie konstrukcji, a nie proste, przykręcane akcesorium.

Typowe błędy, których należy unikać:

• Wciśnięcie całkowicie płaskiej, uniwersalnej obudowy na lekko zakrzywione podwozie furgonetki.

• Używanie nadmiernych warstw ogólnego uszczelniacza w celu ukrycia ogromnych szczelin w panelach.

• Ignorowanie rozmieszczenia poprzeczek konstrukcyjnych OEM podczas początkowego cięcia.

Inżynieria mechanizmu dachu podnoszonego: systemy ręczne a systemy zmotoryzowane

Zaprojektowanie niezawodnego systemu podnoszenia pozostaje najważniejszym wyzwaniem inżynierskim. Mechanizm przenosi całe obciążenie dynamiczne i stawia czoła ciągłej interakcji użytkownika. Przed określeniem typów uruchamiania należy dokładnie ocenić ograniczenia obciążenia. Każdy funt dodatkowego ciężaru dachu znacząco zmienia dynamikę operacyjną.

Ocena ograniczeń obciążenia i uruchomienia

Systemy amortyzatorów gazowych oferują bardzo ekonomiczne i tradycyjnie niezawodne rozwiązanie ręczne. Znakomicie są odporne na uszkodzenia mechaniczne w trudnych, zapylonych środowiskach. Jednakże rozpórki gazowe mają ścisłe ograniczenia dotyczące fizycznej siły podnoszenia. Mają ogromne trudności, gdy klienci dodają ciężkie panele słoneczne lub duże skrzynie ładunkowe. Zimna pogoda również negatywnie wpływa na gaz pod ciśnieniem wewnątrz amortyzatora. To sprawia, że ​​dach jest zauważalnie trudniejszy do podniesienia podczas zimowych wypraw kempingowych.

Siłowniki liniowe stanowią alternatywę z napędem silnikowym, obsługującą znacznie większe obciążenia dynamiczne. Zapewniają najwyższej jakości, bezproblemową obsługę za naciśnięciem jednego przycisku. Jednakże systemy z napędem silnikowym wymagają z góry rygorystycznych ocen technicznych. Należy zaprojektować czyste wiązki przewodów przebiegające przez ciasne kanały zawiasów. System bezwzględnie wymaga ręcznego sterowania awaryjnego. W przypadku całkowitej awarii zasilania użytkownik musi nadal mieć możliwość opuszczenia dachu. Wszystkie odsłonięte elementy elektryczne wymagają również sprawdzonej odporności na warunki atmosferyczne o stopniu ochrony IP.

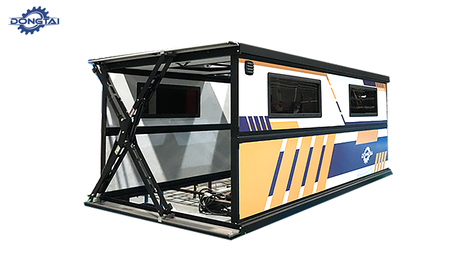

Architektura z zawiasami i podnośnikiem nożycowym

Materiały wybrane do architektury podnoszenia decydują o żywotności całego systemu. Dokładnie oceniaj metale, aby zapobiec nagłej awarii spowodowanej zwykłym naprężeniem. Standardowa stal ocynkowana często rdzewieje lub wiąże się pod wpływem nadmorskiego słonego powietrza. Modernizacja do stali nierdzewnej 316 klasy morskiej całkowicie zapobiega korozji. Zapobiega również zakleszczaniu się zawiasów podczas rozkładania. Grube, wzmocnione wsporniki montażowe równomiernie rozkładają siły podnoszenia na ramę podwozia.

Podejmowanie decyzji w oparciu o dowody

Nigdy nie akceptuj obietnic dostawców dotyczących trwałości mechanizmu bez twardych danych. Zawsze żądaj udokumentowanych danych z testów cyklicznych od wybranego dostawcy mechanizmów. Niezawodny Mechanizm dachu wysuwanego powinien wytrzymać ponad 10 000 cykli otwierania i zamykania w kontrolowanym środowisku laboratoryjnym. Te rygorystyczne testy potwierdzają długoterminową trwałość. Dowodzi to, że system może przetrwać lata intensywnego użytkowania w świecie rzeczywistym.

Poniżej znajduje się krótka tabela porównawcza podsumowująca rodzaje aktywacji.

Tabela porównawcza mechanizmów

Przebieg pracy od projektu do produkcji: tłumaczenie CAD na wykonalne prototypy

Przeniesienie koncepcji z cyfrowego ekranu na fizyczny, w pełni funkcjonalny dach wymaga ścisłego przepływu pracy. Pominięcie tych kroków zwykle skutkuje późniejszą kosztowną zmianą narzędzi. Aby zagwarantować sukces, zespoły inżynierów muszą przestrzegać precyzyjnej sekwencji.

1. Krok 1: Skanowanie 3D i tworzenie cyfrowych bliźniaków. Zacznij od wykorzystania precyzyjnych danych CAD pojazdu. Jeśli oprogramowanie CAD OEM jest niedostępne, wykonaj skanowanie laserowe 3D w wysokiej rozdzielczości na fizycznym samochodzie dostawczym. Mapuj dokładne krzywizny dachu z dokładnością do milimetra. Zidentyfikuj krytyczne położenie żeber. Śledź wszystkie ścieżki okablowania OEM, aby uniknąć przecięcia aktywnych linii elektrycznych. Stworzenie dokładnego cyfrowego bliźniaka zapewnia późniejsze idealne dopasowanie.

2. Krok 2: Ramy wyboru materiałów. Podziel wybór materiałów na dwie odrębne kategorie: konstrukcja skorupy i integracja tekstyliów.

   • Konstrukcja skorupy: Oceń włókno szklane infuzowane próżniowo w porównaniu z produkcją aluminium. Włókno szklane infuzowane próżniowo zapewnia lżejszą skorupę. Gwarantuje również bardzo stałą grubość materiału na całym dachu. Produkcja aluminium sprawdza się lepiej przy tworzeniu ostrych, kanciastych projektów w stylu ekspedycyjnym.

   • Integracja tekstyliów: źródło najwyższej jakości płótna morskiego. Tkanina musi być wysoce odporna na promieniowanie UV, aby zapobiec blaknięciu pod wpływem słońca. Potrzebuje także właściwości dynamicznie oddychających. Oddychające tekstylia zapobiegają nadmiernej kondensacji wewnętrznej i niebezpiecznemu rozwojowi pleśni.

3. Krok 3: Prototypowanie i testowanie dopasowania. Jest to najbardziej krytyczna faza walidacji. Musisz przetestować pierwsze narzędzie Dach RV Poptop dokładnie. Prowadź prototypowy pojazd z prędkością autostradową, aby sprawdzić tłumienie akustyczne i hałas powodowany przez wiatr. Przeprowadź pojazd przez myjnie wysokociśnieniowe, aby sprawdzić szczelność uszczelek. Na koniec śledź rzeczywisty czas instalacji w fabryce, aby mieć pewność, że cele dotyczące siły roboczej pozostaną realistyczne.

Najlepsza praktyka: Zawsze testuj prototypy w pełni załadowane. Przed jazdą pojazdem testowym zamontuj dach o maksymalnej dopuszczalnej masie. Ujawnia to ukryte punkty naprężeń wewnątrz skorupy z włókna szklanego.

Skalowanie do produkcji masowej: kontrola jakości i realia łańcucha dostaw

Przejście od jednego udanego prototypu do zamawiania kilkudziesięciu sztuk miesięcznie wprowadza zupełnie nowe wyzwania operacyjne. Pogorszenie jakości często ma miejsce, gdy fabryki zbyt szybko powiększają swoją skalę. Należy zdecydowanie zająć się tymi wąskimi gardłami.

Rozwiązanie wąskich gardeł

Zidentyfikuj, gdzie występują opóźnienia w hali produkcyjnej. Czy pracownicy spędzają zbyt dużo czasu na ustawianiu zawiasów? Jeśli tak, potrzebujesz lepszych przyrządów do wyrównywania od swojego dostawcy. Płynne przejście wymaga zablokowania projektu. Po zatwierdzeniu ostatecznego prototypu surowo zabraniaj zmian w projekcie w połowie produkcji. Nawet drobne modyfikacje poważnie zakłócają łańcuch dostaw.

Standaryzacja komponentów

Upewnij się, że każdy zatrzask, uszczelka i śruba pochodzą od niezawodnych, długoterminowych dostawców. Standaryzacja komponentów pozwala uniknąć późniejszych ogromnych bólów głowy. Jeśli dostawca bez zapowiedzi wymieni model zatrzasku, zniszczy to wstępnie wycięte formy z włókna szklanego. Buduj sztywne umowy zakupowe gwarantujące spójność części przez co najmniej dwa lata. Standaryzuj proces cięcia tkanin za pomocą automatycznych wycinarek laserowych CNC, aby zapobiec różnicom w rozmiarach.

Zapewnienie jakości na poziomie fabrycznym

Podczas produkcji masowej nie można polegać na prostych inspekcjach wizualnych. Wdrażaj solidne, ustandaryzowane protokoły testowe w hali produkcyjnej.

• Testowanie wnikania wody: Zainstaluj wysokociśnieniowe kabiny natryskowe na końcu linii montażowej. Wysadź każdy ukończony dach pod różnymi kątami, aby symulować deszcz o sile huraganu.

• Kontrole tolerancji pleśni: Codziennie przeprowadzaj laserowe kontrole tolerancji form z włókna szklanego. Zapewnia to zerowe wypaczenie podczas procesów utwardzania okresowego. Rozszerzalność cieplna łatwo wypacza formy, jeśli temperatury w fabryce się zmieniają.

• Audyty momentu obrotowego sprzętu: przed wysyłką przeprowadź losową kontrolę ustawień momentu obrotowego na wszystkich wstępnie zamontowanych śrubach zawiasów.

Wysyłka i logistyka

Koszty transportu szybko niszczą marże na dużych częściach kompozytowych. Dokładnie oceń swoje strategie wysyłkowe i logistyczne. Zaprojektuj kształt skorupy, aby umożliwić ciasne zagnieżdżanie. Zagnieżdżanie umożliwia bezpieczne układanie wielu dachów w jednej skrzyni transportowej. Zmaksymalizuj gęstość frachtu, aby utrzymać koszty wyładunku na rozsądnym poziomie w przypadku masowych zamówień zagranicznych. Ściśle współpracuj z partnerami logistycznymi przy projektowaniu niestandardowych skrzyń stalowych. Drewniane skrzynie często miażdżą się pod ciężkim składowaniem w magazynie.

Krótka lista partnera produkcyjnego: należyta staranność i kolejne kroki

Znalezienie fabryki, która jest w stanie wyprodukować jeden świetny dach, jest łatwe. Znalezienie partnera, który jest w stanie wyprodukować pięćset identycznych dachów, wymaga dużej staranności. Należy systematycznie oceniać potencjalnych producentów.

Matryca oceny dostawcy

Zorganizuj swoją ewaluację wokół trzech głównych filarów. Zadaj dokładnie te pytania podczas procesu weryfikacji.

Struktura macierzy oceny

Partnerzy montujący różne części od przypadkowych podwykonawców mają trudności z kontrolą jakości. Pionowo zintegrowany producent kontroluje cały proces. Szybciej dostosowują się do konkretnych wymagań inżynieryjnych. Co więcej, właściwa dokumentacja SOP zmniejsza kosztowne błędy instalacyjne w Twoim obiekcie.

Następny krok

Po zidentyfikowaniu obiecującego dostawcy rozpocznij formalny proces zaangażowania. Natychmiast poproś o kompleksową konsultację techniczną. Przed udostępnieniem plików CAD pojazdu prześlij rygorystyczną umowę o zachowaniu poufności (NDA). Na koniec przeprowadź audyt wielkości produkcji dostawcy w przeszłości. Poproś o anonimowe dane przedstawiające historyczne wskaźniki roszczeń gwarancyjnych. Pewny siebie producent chętnie udostępnia te dane.

Wniosek

Przejście od podstawowych rysunków pojazdów do masowej produkcji poptopów wymaga przejścia przez bardzo złożony proces inżynieryjny. Sukces wymaga traktowania dachu nie jako elementu wyposażenia dodatkowego, ale jako podstawowego przedłużenia konstrukcyjnego pojazdu podstawowego. Wymagając rygorystycznej kontroli jakości i precyzyjnych standardów materiałowych, chronisz swoją markę przed ogromnymi zobowiązaniami w przyszłości.

• Nadaj priorytet producentom, którzy przodują w zakresie przejrzystości inżynieryjnej i skalowalnych procesów kontroli jakości, w stosunku do tych, którzy oferują absolutnie najniższy koszt początkowego prototypu.

• Zablokuj cyfrowe bliźniaki i modele CAD na wczesnym etapie, aby zapobiec modyfikacjom linii montażowej.

• Zawsze wymagaj weryfikowalnych testów obejmujących ponad 10 000 cykli dowolnego wybranego mechanizmu podnoszącego.

• Zaprojektuj logistykę swojego łańcucha dostaw w oparciu o gęste zagnieżdżanie, aby zminimalizować koszty transportu.

Często zadawane pytania

P: Jaka jest typowa minimalna ilość zamówienia (MOQ) w przypadku w pełni niestandardowego dachu podnoszonego?

Odp.: Standardowe MOQ w branży B2B zazwyczaj wahają się od 20 do 50 jednostek na pierwsze zamówienie. Niestandardowe oprzyrządowanie do form z włókna szklanego wymaga znacznych inwestycji początkowych. Producenci korzystają z tych MOQ, aby właściwie amortyzować koszty oprzyrządowania w pierwszej partii produkcyjnej, utrzymując rozsądną cenę jednostkową.

P: Jak długo trwa przejście od CAD pojazdu do gotowej serii produkcyjnej?

Odpowiedź: Podaj realistyczny harmonogram od 12 do 20 tygodni. To okno uwzględnia wstępne skanowanie 3D, tworzenie narzędzi, prototypowanie pierwszego artykułu, poprawki fizyczne i ostateczną dostawę końcowej partii. Złożone systemy zmotoryzowane zwykle dodają dodatkowe dwa tygodnie na rygorystyczne testy elektryczne.

P: Czy mechanizmy silnikowe można doposażyć w ręczne sterowanie w przypadku awarii zasilania?

O: Tak. Rygorystyczne wymogi bezpieczeństwa wymagają ręcznego obejścia wszystkich systemów zautomatyzowanych. Wysokiej jakości siłowniki są wyposażone w dostępne mechaniczne kołki zwalniające. Pociągnięcie tych kołków natychmiast odłącza wewnętrzny napęd silnika, umożliwiając użytkownikowi bezpieczne opuszczenie dachu przy użyciu grawitacji i podstawowych wskazówek fizycznych.

P: W jaki sposób producenci zapewniają stałe napięcie płótna w przypadku zamówień hurtowych?

Odp.: Najlepsze fabryki wykorzystują zautomatyzowane maszyny do cięcia tkanin CNC, aby zagwarantować identyczne wymiary tekstyliów. Następnie instalatorzy używają standardowych aluminiowych systemów wytłaczania szyn do montażu płótna. Ta metoda wytłaczania utrzymuje tkaninę równomiernie na miejscu, eliminując problemy związane z różnymi naprężeniami, typowe dla ręcznego montażu za pomocą śrub i podkładek.
