設備に追加の寝室を追加することは、一見すると簡単そうに見えます。ただし、工場出荷時のシャーシを変更するには、正確なエンジニアリングが必要です。それは決して単純で普遍的な変更ではありません。構造上の要求は、キャンピングカーの工場出荷時の鋼製屋根と大型キャンピングカーの組み立てられたボックスシャーシとの間で劇的に変化します。バイヤーとアップフィッターは、これらのデザインを慎重に調整する必要があります。車両の車両総重量定格の制限を遵守する必要があります。ガラス繊維と TPO 膜など、屋根材の互換性も評価する必要があります。さらに、建設業者はオフグリッド旅行中の意図的な環境暴露を考慮する必要があります。
このガイドでは、モーターホーム クラス間のポップトップ統合の証拠に基づいた比較を提供します。構造の評価、材料の違い、機械的な昇降システムについて検討します。あなたの正確な車両に適切なセットアップを指定する方法を学びます。最終的に、これにより安全な調達と堅牢な構造評価が保証されます。
構造上の制限により設計が決まります。 クラス B のポップトップは剛性に関して OEM バンのシャーシに依存しますが、クラス C の設置では複合材または TPO/グラスファイバー ボックス ルーフの構造的完全性を考慮する必要があります。
メカニズムの選択が寿命を定義します。 リフティング システムを評価するには、積載量だけでなく環境評価にも目を向ける必要があり、特に、4 シーズン用の RV 用 IP67 防水垂直リフティング メカニズムを優先する必要があります。
重量と実用性のトレードオフ: キャンピングカー用のすべての RV ポップトップ ルーフは、全体の積載量から減算されます。最終仕様の前に、追加されたスリープ フットプリントの正確な費用対効果分析が必要です。
車両の基本構造を理解していなければ、安全に車両を改造することはできません。エンジニアは、既存の屋根サポートの明確なベースラインを確立する必要があります。これは、変更を開始する前に行われます。成功した RV ポップトップ ルーフの 設置は、このベースライン データに依存します。
シャーシに切り込む前に、厳格な成功基準を確立します。構造上の荷重制限を確認する必要があります。ビルダーは OEM ボディビルダーのガイドラインを参照する必要があります。これらのガイドラインは、材料を安全に除去できる場所を示します。これらを無視すると、車両の安全性が損なわれます。目標は、最大積載量の下で構造的なたわみをゼロにすることです。
クラス B キャンピングカーには、独特の構造上の課題があります。スチールボディ構造を採用しています。それらを変更するには、相手先ブランド供給製造業者 (OEM) の屋根を切断する必要があります。その後、建設業者は補強構造フレームを追加する必要があります。このフレームが失われた剛性を補います。
ここでは空気力学的制約が大きな役割を果たします。屋根の輪郭を完全に一致させる必要があります。スプリンター、トランジット、プロマスターなどの車両には、独特のルーフリブが特徴です。フラットなポップトップ フレームは、リブ付きスチール屋根に対して密閉されません。このギャップを埋めるにはカスタム成形が必要です。輪郭が正しくないと、ひどい風切り音が発生します。高速道路走行時の水の浸入も保証します。
クラス C モーターホームは、まったく異なるアーキテクチャを採用しています。平屋根構造が特徴です。メーカーは、複合パネル、グラスファイバー、または TPO 膜を使用してこれらのボックスを構築します。これらの材料は応力下では異なる挙動を示します。
耐荷重制限により、クラス C の変更が定義されます。建設者は、「ボックス」の部材間の間隔を評価する必要があります。ポップトップ フレームがこれらの隠れたサポートと位置が合っていることを確認する必要があります。フレームがクロスメンバーから外れる場合、屋根は時間の経過とともにたわみます。このたるみにより、コーチの構造全体が損なわれます。
構造アーキテクチャのリファレンスの概要
フレームワークの種類 |
主な材料 |
コアエンジニアリングの課題 |
強化戦略 |
|---|---|---|---|
クラスB（キャンピングカー） |
打ち抜き鋼 |
輪郭のマッチングと空気力学 |
内部スチールハローフレーム |
クラスC（キャブオーバーボックス） |
グラスファイバー / TPO |
荷重分散とクロスメンバーのアライメント |
外部スプレッダープレートと接着 |
バンの変換には非常に高い精度が必要です。ここでフレームを構成する際に明確な問題に直面します。建築業者は、内部の立った高さを最大化したいと考えています。彼らはまた、睡眠能力を向上させたいと考えています。ただし、これは限られた空気力学的設置面積内で行う必要があります。
設置前にいくつかの重要な寸法を評価する必要があります。最も重要な要素は重量配分です。スチール製のルーフを切断すると、車両の重心が変わります。重いポップトップはこの中心を大幅に上げます。この変化により、急な操縦時の横転の危険が増大します。エンジニアはこれらのシフトを慎重に計算します。
シーラントと輪郭加工には同等の注意が必要です。バンは平らな箱ではありません。彼らは積極的にカーブします。この曲率にはカスタム成形されたグラスファイバー製のカウリングが必要です。これらのカウリングは、フラットなポップトップ フレームを湾曲したバンのボディに移行させます。風切り音を防ぎます。縫い目からの水の浸入も防ぎます。
クラス B バンの改造には重大な実装リスクが伴います。純正クロスメンバーの切断は危険です。シャーシの保証が即座に無効になる可能性があります。メーカーが承認した固定システムを使用する必要があります。よくある間違いには次のようなものがあります。
時間を節約するために内部ハロー補強をスキップします。
自動車グレードのポリウレタン接着剤の代わりに標準的なシリコンを使用。
フロント風フェアリングを無視すると、空気抵抗が発生します。
フレームの取り付け前に切断されたスチールエッジの防錆処理を怠った。
クラス C の統合は、クラス B バンとは逆の課題をもたらします。ここでは、問題の枠組みは材料の強度に焦点を当てています。重いポップトップ構造を、比較的軽量の加工屋根に安全に組み込む必要があります。不十分に設計された キャンピングカー用の RV ポップトップ ルーフは 複合ボックスを押しつぶす可能性があります。
材料の適合性は主な評価要素です。 TPO メンブレンはグラスファイバー基板とは大きく異なります。 TPO は本質的にゴム引きシートです。特殊な機械的固定が必要です。建設者はそれを適切に封印する必要があります。これにより、ポップトップの持ち上げ応力による膜の破れが防止されます。逆に、グラスファイバーはより剛性の高い取り付け基板を提供します。 TPO よりも構造用接着剤の処理がはるかに優れています。
屋根不動産の管理には、別の大きなハードルが生じます。クラスCの屋根は混雑しています。ポップトップと必須コンポーネントの設置面積のバランスを取る必要があります。空調ユニット、太陽電池アレイ、Starlink フラット マウントがスペースを奪い合っています。レイアウトは綿密に計画する必要があります。エアコンユニットを移動するには、ダクトと電気配線の配線を変更する必要があります。
平らな屋根は水がたまりやすいです。これは実装上の重大なリスクです。陸屋根取付フランジの周囲に水が溜まります。停滞した水は時間の経過とともにシールを劣化させます。やがて内部への道を見つける。建設者はフランジの周囲に排水路を設計する必要があります。水漏れ穴により、激しい嵐の際に水が溜まるのを防ぎます。
既存の屋根膜に剥離がないか検査します。
密度スキャナーを使用してアルミニウムのクロスメンバーを見つけます。
少なくとも 3 つのクロスメンバーにまたがるようにアルミニウムのサブフレームを設計します。
外周フランジに沿って統合された排水チャネルを設置します。
重い屋根を持ち上げるには、頑丈な力士が必要です。負荷がかかった状態で屋根を上げたり下げたりする機械フレームワークを比較する必要があります。これらのソリューション カテゴリは、ユーザー エクスペリエンスと信頼性を定義します。

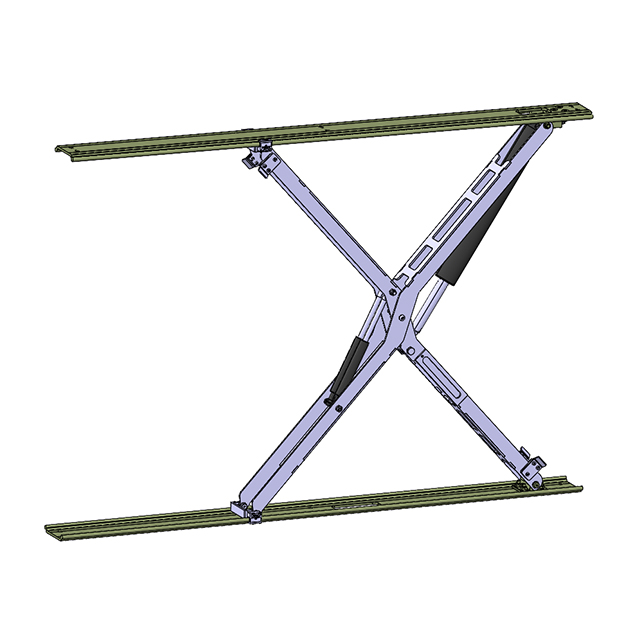

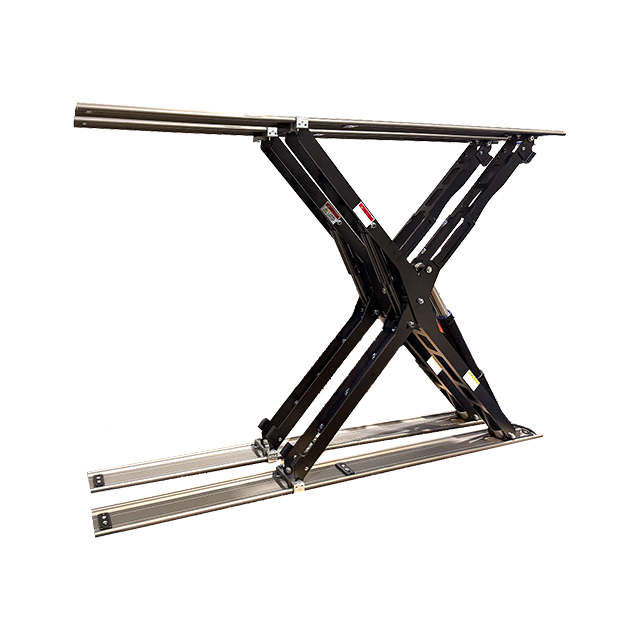

ほとんどの基本的なポップトップは、ガス ストラットと組み合わせた従来のシザー ヒンジを使用します。一端でヒンジが付いており、もう一端で持ち上げられます。これにより、くさび形のプロファイルが作成されます。
このシステムのメリットとしては、初期費用が安いことが挙げられます。簡単な手動オーバーライドも提供します。ストラットが故障した場合は、物理的にルーフを押し上げることができます。
短所は重要です。くさび形により、高さの分布が不均一になります。ヒンジの端で足が窮屈になります。さらに、風のたわみの影響を非常に受けやすいです。強い横風が吹くと、弱い支柱が折れてしまう可能性があります。最後に、ガスストラットは氷点下では頻繁に故障します。寒冷気候では内部ガス圧力が大幅に低下します。
最新のビルドには、より優れたエンジニアリングが必要です。これにより、線形の作動が実現します。これらの先進的なシステムの機能と結果を評価してみましょう。 100% の垂直リフトにより、均一な内部高さが得られます。テント内のどこにでも立つことができます。さらに、侵入保護を優先する必要があります。アン RV 用の IP67 防水垂直昇降機構 により、アクチュエータが塵から完全に保護されます。高圧水の浸入も防ぎます。これは大雨の中での運転には非常に重要です。
耐荷重が垂直機構を際立たせます。キャンピングカーの屋根にはギアが積まれています。これらの電子システムは、ソーラー パネルを大量に積んだ屋根を持ち上げます。人の手を借りずにルーフ ラックを簡単に取り扱えます。腰に負担をかける必要はありません。
実装を考慮するには、慎重な電気計画が必要です。これらのアクチュエータはかなりのアンペア数を消費します。 12V または 48V の家庭用バッテリー システムに電気的に統合する必要があります。適切なゲージケーブルを使用して配線する必要があります。さらに、手動オーバーライドのフェールセーフが必須です。バッテリーが完全に故障した場合に屋根を下げる方法が必要です。
機構作動比較表
機構の種類 |
リフトプロファイル |
耐候性 |
耐荷重係数 |
電源 |
|---|---|---|---|---|
ガスストラット&シザー |
ウェッジ/アングルド |
中程度（寒さに弱い） |
低い (手動アシストが必要) |
人間の運動エネルギー |
IP67 垂直アクチュエータ |
100% フラット/均一 |
良好（防塵・防水） |
高 (太陽光発電とラックを持ち上げる) |
12V/48V電気システム |
オフグリッドキャンプでは、車両が過酷な環境にさらされます。ここで問題となるのは、熱による動的変化です。根本的に、頑丈な断熱天井を布地に置き換えることになります。これにより、キャンピングカーの保温と保冷の仕組みが変わります。
標準的なテント素材を四季用のテントに使用することはできません。テントの素材仕様は非常に重要です。建築業者は多くの場合、アクリルとポリ綿のブレンドのどちらかを選択します。アクリルは紫外線劣化に強くなります。ポリコットンは通気性が良く、結露を軽減します。静水頭定格を慎重に評価する必要があります。 2000mm を超える定格を探してください。この指標は、豪雨に対する真の防水性能を証明しています。
サーマルブレークは、プレミアムビルドとアマチュアビルドを区別します。熱は上昇し、屋根の開口部から逃げます。キルティングされた断熱ライナーが入手できる必要があります。これらはキャンバスの内側に取り付けられます。さらに、天井の開口部には硬質の断熱カバーが必要です。ポップトップが下がっているときにこれらのカバーを閉じます。通常の輸送中に断熱されていないテント空間への HVAC の損失を防ぎます。
買い手は客観的であり続ける必要があります。メーカーがデータを提供せずに「全天候型の快適性」を主張するのは避けてください。閉じた状態の屋根構造に対して検証可能な R 値を要求します。サーマルライナーの仕様についてはお問い合わせください。臨床検査データを作成できない場合は、他の場所を探してください。断熱が不十分だと、オフグリッドの体験が台無しになります。
適切なポップトップを選択するには、厳密な構造的および機械的分析が必要です。購入者は、アーキテクチャを特定のシャーシ プラットフォームに適合させる必要があります。
クラス B の装備の場合は、空力輪郭を優先してください。 OEM 承認の構造補強材を使用する必要があります。ウェッジ スタイルのデザインにより、車両の敏捷性が維持され、重量が低く抑えられます。クラス C アプリケーションの場合は、平らな面全体での荷重分散を優先してください。密閉性が最も重要です。より重いペイロードを安全に取り扱うには、電動垂直昇降機構を選択してください。
まず、車両の残りの積載量を監査します。自分の限界を正確に知る必要があります。次に、屋根の利用可能なスペースを測定します。すべてのソーラーパネルとエアコンユニットを考慮します。最後に、ポップトップの製造業者に構造補強図を要求します。これは、調達に関する決定を下す前に行ってください。
A: はい、ただし、既存の屋根下地の実質的な評価が必要です。グラスファイバー、ゴム、または TPO を使用しているかどうかを判断する必要があります。構造クロスメンバーをマッピングする必要もあります。改修は非常に複雑です。多くの場合、新しい重量でルーフ ボックスが崩壊するのを防ぐために、カスタムの荷重分散フレームが必要になります。
A: 通常、150 ポンドから 350 ポンドの間の重量が追加されます。これは機構のタイプによって異なります。手動ストラットは、頑丈な電子アクチュエータよりも軽量です。ベッドのプラットフォームの材質も考慮に入れます。法的および構造的に安全を確保するには、車両の乗員および貨物積載能力 (OCCC) からこの正確な重量を差し引く必要があります。
A: はい、厳格な工業用侵入基準を満たしていれば可能です。 IP67 防水定格により、ほこりや大雨によって内部アクチュエーターがショートすることはありません。ただし、信頼性を確保するには冗長性が必要です。購入前に機械的オーバーライドが存在することを確認する必要があります。これにより、住宅のバッテリーが完全に故障した場合でも屋根を閉めることができます。
